武漢地區安裝地暖的客戶沒有安裝暖氣片的客戶多，主要是因為對地暖不太了解，舒適家下面把地暖安裝示意圖展示給大家，并把地暖智能分區控制系統各組成部分細分如下。
分區控制+獨立恒溫
此地暖系統為6路分集水器,6個熱電執行器，6個溫控感應面板，來感應對應區域的溫度。
  每一個支路安裝溫控器與電熱執行器(溫控器備有控制鍋爐的聯動輸出)。每間房間可以任意設置不同的溫度，當房間溫度達到設定溫度時，電熱執行器工作，使集水器支路的恒溫閥關閉。根據實際要求，個別支路可以不裝電熱執行器與溫控器。

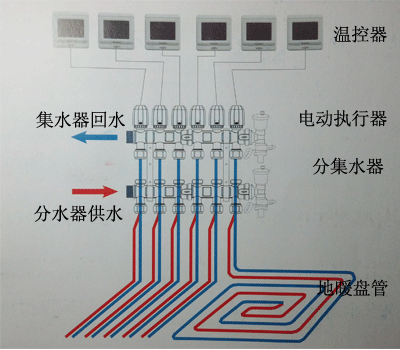

武漢菲斯曼智能地暖分區控制圖:

注:紅色為分水器供水，藍色為集水器回水，電熱執行器安裝在集水器回水系統中，供回水切匆倒置。

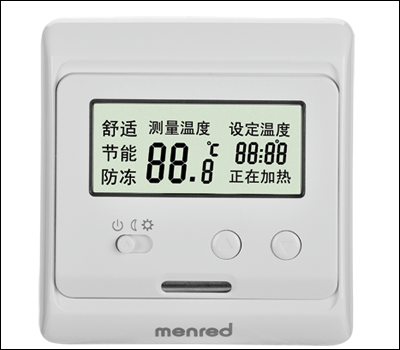

地暖溫控器

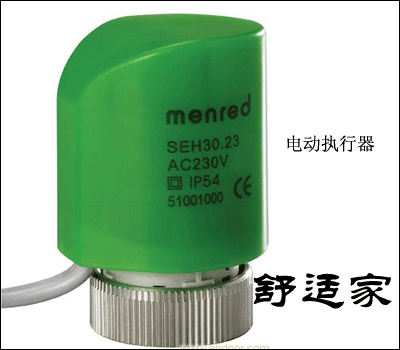

智能地暖電動執行器

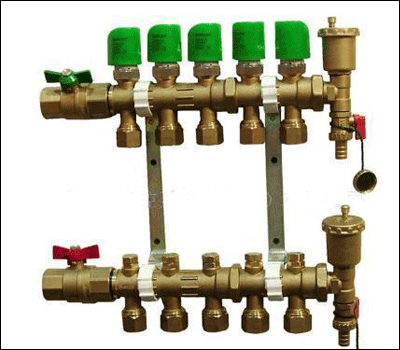

地暖分集水器
